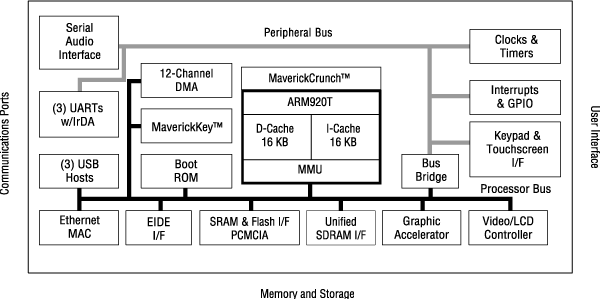

EP9315 - 产品及功能框图：

AN273 EP93xx 硅Rev E设计导引

EP9315 - 通用平台片上系统处理器

EP9315是Cirrus Logic公司的一款ARM9产品，EP9315是通用平台片上系统处理器，本站介绍了EP9315的封装应用图解、特点和优点、功能等，并给出了与EP9315相关的Cirrus Logic元器件型号供参考。

EP9315 - 通用平台片上系统处理器 - ARM9 - 嵌入式处理器 - Cirrus Logic

EP9315 - 产品描述

EP9315是高度集成的片上系统处理器，为下一代消费和工业电子产品的开发开辟了新的道路。EP9315拥有先进的200兆赫 ARM920T处理器，以及支持Linux、WindowsCE和其它许多嵌入式操作系统的存储器管理单元（MMU）。ARM920T 的32位微处理器结构带有一个5阶管线，可以极低的功耗提供优异的性能。

16KB指令高速缓存和16KB数据高速缓存可为现有的程序和数据提供零等待时间，或者也可被锁定，以确保对关键指令和数据的无延迟存取。对于那些具有指令存储器大小限制的产品，ARM920T的压缩型Thumb指令集有助于空间的充分利用和外部指令存储器使用的最大化。

MaverickCrunch协处理器进一步增强了ARM920T 内核的性能。这一协处理器显著的提高了ARM920T 的单/双精度整数及浮点处理能力。

具备EP9315的内置型IDE界面，此处理器可直接与硬盘，CD驱动器和DVD驱动器等多种硬件相连，极大地降低系统成本和主板所占空间。

EP9315用户界面包括2维画面加速器，通过块拷贝，块填充，划线，以及位处理提高性能。其支持1024 x 768 (XGA) 的分辨率。EP9307的用户界面功能还包括触摸式屏幕，数字键盘以及高品质音质 (SPI, I2S, 和 AC ‘97)。

MaverickKey独特的硬件编程ID是解决网上内容和电子商务安全问题的一个可行方案。MaverickKey 为OEM厂商提供了一种新方法，为硬件赋予特定硬件ID，比如分配给SDMI (安全数字音乐计划)或其它数字版权管理机制的ID。

EP9315内置一个高性能1/10/100 Mbps以太网媒体存取控制器（MAC），以及外部接口，可连接SPI、I2S音频、Raster/LCD、IDE存储外设、小键盘和触摸屏等。该器件还集成运行速度为 12 Mbps 的三端口USB 2.0全速主机和三个UART。

数字媒体服务器、自动音乐点播机、远程信息控制系统、精简型客户端、机顶盒、POS终端、工业控制、生物统计安全系统以及GPS装置等设备设计者将从EP9315的集成结构和先进性能中受益。事实上，通过它的多种外设接口，EP9315可是用于更多应用设备。此外，通过激活或中断EP9315的外设接口，设计者还能够以单一平台经稍加修改后满足不同的最终产品设计需求，从而降低研发成本，同时加速上市时间。

EP9315 - 产品特性

200兆赫ARM920T处理器
- 16KB数据缓存和16KB指令缓存
- MMU可支持Linux和WindowsCE
- 100兆赫系统总线
MaverickCrunch数学运算引擎
- 浮点、整数和信号处理指令
- 硬件联锁装置允许联机编码
用于数字版权管理或IP系统安全设计的MaverickKeyID
- 32位唯一ID和128位随机ID
集成外设接口
- PCMCIA接口
- 图形加速器
- 可接两组设备的EIDE
- 1/10/100Mbps以太网MAC
- 三端口USB2.0全速主机(OHCI)
- 3个UART（16550型）
- 慢速和快速模式IrDA接口
- 带专用SDRAM通道的LCD接口
- 触摸屏接口
- SPI（串行外设接口）端口
- AC‘97接口
- 6通道I2S接口
- 8x8小键盘扫描仪
外部存储器选项
- 32位SDRAM接口，可与4组器件相连接
- 32/16/8位SRAM/FLASH/ROM接口
- 串行EEPROM接口
- 内置外设
- 带软件微调的实时时钟
- 12个数据传输DMA通道，可最优化系统性能
- 启动ROM
- 双PLL可控制所有时钟域
- Watchdog计时器
- 2个通用32位计时器
- 40位调试计时器
通用输入/输出（GPIO）
- 16个具有中断功能的增强型通用输入输出
- 用于连接外设的49个额外可选通用输入输出
封装:352引脚PBGA;可选择无铅装配以及业界温度度量。
