EP9307 - ARM9 片上画面式系统处理器 - ARM9 - 嵌入式处理器 - Cirrus Logic
EP9307 是面向提供丰富画面应用方案的低成本集成片上系统处理器。EP9307 的突出性能体现在其先进的200赫兹 ARM920T 处理器设计具有可支持 Linux、WindowsCE 和诸多其它嵌入式操作系统的存储管理单元。ARM920T 的32位微控制器结构带有一个5阶管线，可以极低的功耗提供优异的性能。
ARM920T 的16KB 指令高速缓存器和16KB 数据高速缓存器可向当前程序和数据提供零延迟周期，亦可锁定以确保关键指令和数据存取无延迟。ARM920T 的压缩 Thumb 指令集还针对有指令存储容量限制的应用方案优化空间效率和外部指令存储利用率。
EP9307用户界面包括2维画面加速器，通过块拷贝，块填充，划线，以及位处理提高性能。其支持1024 x 768 (XGA) 的分辨率。EP9307的用户界面功能还包括触摸式屏幕，数字键盘以及高品质音质 (SPI, I2S, 和 AC ‘97)。
ARM920T 的核心通过 MaverickCrunch协处理器得到增强。该协处理器极大提高了ARM920T 的单/双精度整数运算及浮点处理能力。当对数字音频和视频格式进行编码、处理以太网数据、或执行其它运算密集型计算和数据处理功能时，该协处理器可为EP9307 提供无可比拟的速度和性能。
MaverickKey独有的硬件编程ID为网上内容和电子商务安全顾虑提供了解决方案。该方案为 OEM 厂商提供分配特定硬件ID的办法，例如已在 SDMI (安全数字音乐计划)或其它数字版权管理机制中使用的硬件ID。
EP9307的外部接口可连接SPI、I2S音频、AC‘97、光栅/液晶显示器、小键盘和触摸屏。EP9307还集成了一个运行速度为12 Mbps的三端口USB 2.0全速主机接口（OHCI）和三个UART。
ARM920T 核心的工作电压自1.8伏起，输入输出电压为3.3伏。
EP9307的集成结构和卓越性能为设计数字自动唱片点唱机、远程信息处理控制系统、瘦客户机、POS终端、工业控制、生物测定安全系统及GPS设备等提供了极大方便。由于内置广泛的外设接口，EP9307实际上可适用于更多应用方案。设计者可直接选用所需的外设接口而不必另行添加，此举可降低研发成本；利用该处理器，还可创造一个便于依据不同终端产品进行调整的单一平台，以加快将产品推向市场的速度。

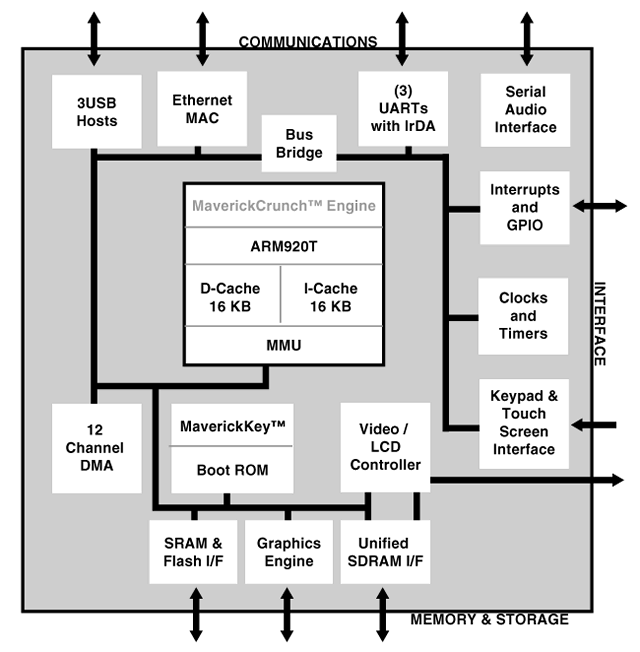

- 200兆赫ARM920T处理器
- 16KB数据高速缓存器和16KB指令高速缓存器
- 存储管理单元支持Linux和WindowsCE
- 100兆赫系统总线
- MaverickCrunch数学运算引擎
- 浮点、整数和信号处理指令
- 硬件互锁允许在线编码
- 用于数字版权管理或IP系统安全设计的MaverickKeyID
- 32位唯一ID
- 128位随机ID
- 集成外设接口
- 制图加速器
- 3端口USB2.0全速主机接口(OHCI)
- 3个UART（16550型）
- IrDA接口，慢速和快速模式
- 带专用SDRAM通道的LCD接口
- 触摸屏接口
- SPI端口
- AC‘97接口
- I2S接口，至多可接6个通道
- 8x8小键盘
- 外部存储器选项
- 32位SDRAM接口，至多可与4组器件相连接
- 32/16/8位SRAM/FLASH/ROM接口
- 串行EEPROM接口
- 内置外设
- 带软件微调的实时时钟
- 12个可最优化系统性能的数据传输DMA通道
- 引导程序只读存储器
- 双PLL可控制所有时钟域
- 监视器计时器
- 2个通用16位计时器
- 通用32位计时器
- 40位除错计时器
- 通用输入/输出设备（I/Os）
- 14个具有中断能力的增强型通用I/O
- 18个可额外选用的外设多路转换通用I/O
- 封装：272引脚TFBGA;可选择无铅装配以及业界温度度量
| Part | Processor Speed (MHz) | Cache Data/Code | Ethernet MAC | PCMCIA Device | IDE/IF | USB Hosts | Display I/F | Graphics Engine | Math Crunch Engine | Touch/ADC | Package |
|---|---|---|---|---|---|---|---|---|---|---|---|
| EP9307 | 200 | 16 K/16 K | — | — | 3 | 8wire | 272 TFBGA |
