EP9301 - 低成本联网式ARM9片上系统处理器 - ARM9 - 嵌入式处理器 - Cirrus Logic
EP9301是一种极具价格极优势的ARM9处理器，它的高性能设计是许多初级消费和工业电子产品的理想选择。
EP9301拥有先进的166兆赫 ARM920T处理器，以及支持Linux、WindowsCE和其它许多嵌入式操作系统的存储器管理器单元（MMU）。ARM920T 的32位微处理器结构带有一个5阶管线，可以极低的功耗提供优异的性能。
16K指令高速缓存和16K数据高速缓存可为现有的程序和数据提供零等待时间，或者也可被锁定，以确保对关键指令和数据的无延迟存取。对于那些具有指令存储器大小限制的产品，ARM920T的压缩型Thumb指令集有助于空间的充分利用和外部指令存储器使用的最大化。
MaverickKey独特的硬件编程ID是解决网上内容和电子商务安全问题的一个可行方案。MaverickKey 为OEM厂商提供了一种新方法，为硬件赋予特定硬件ID，比如分配给SDMI (安全数字音乐计划)或其它数字版权管理机制的ID。
EP9301内置一个高性能1/10/100 Mbps以太网媒体存取控制器（MAC），以及外部接口，可连接SPI、AC'97 和I2S音频。该芯片还具有一个运行速度为12Mbps的双端口USB 2.0全速主机接口（OHCI）、两个UART、以及一个模拟电压测量模数（A/D）转换器。
ARM920T 内核工作电压为1.8伏，输入/输出电压（I/O）为3.3伏。依据不同的速度，功耗从100毫瓦至675毫瓦不等。
工业控制、数字媒体服务器和自动音乐点播机、精简型客户端、机顶盒、POS终端、生物统计安全系统以及GPS装置等设备设计者将从EP9301的集成结构和先进性能中得益。事实上，通过它的多种外设接口，EP9301可是用于更多应用设备。此外，通过激活或中断EP9301的外设接口，设计者还能够以单一平台经稍加修改后满足不同的最终产品设计需求，从而降低研发成本，同时加速上市时间。

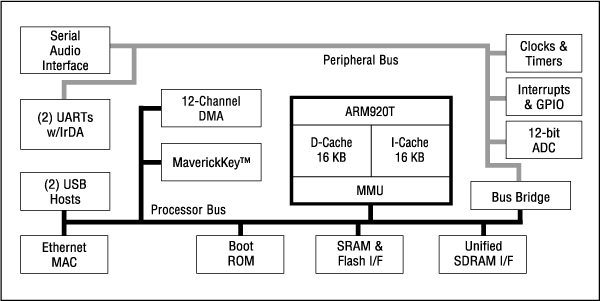

- 166兆赫ARM920T处理器
- 16K数据缓存和16K指令缓存
- MMU可支持Linux和WindowsCE
- 66兆赫系统总线
- 用于数字版权管理或IP系统安全设计的MaverickKeyID
- 32位唯一ID
- 128位随机ID
- 集成外设接口
- 12位分辨率的5输入端口A/D转换器
- 1/10/100Mbps以太网MAC
- 双端口USB2.0全速主机(OHCI)
- 2个UART（16550型），包括软件Modem支持
- 慢速模式IrDA接口
- SPI（串行外设接口）端口
- AC'97接口
- 6通道I2S接口
- 外部存储器选项
- 16位SDRAM接口，可与2组器件相连接
- 16/8位SRAM/FLASH/ROM接口
- 串行EEPROM接口
- 内置外设
- 带软件微调的实时时钟
- 12个数据传输DMA通道，可最优化系统性能
- 启动ROM
- 双PLL可控制所有时钟域
- Watchdog计时器
- 2个通用16位计时器
- 通用32位计时器
- 40位调试计时器
- 通用输入/输出（GPIO）
- 16个具有中断功能的增强型通用输入/输出
- 用于连接外设的8个额外可选通用输入/输出
- 封装:208引脚LQFP;可选择无铅装配以及业界温度度量
| Part | Processor Speed (MHz) | Cache Data/Code | Ethernet MAC | PCMCIA Device | IDE/IF | USB Hosts | Display I/F | Graphics Engine | Math Crunch Engine | Touch/ADC | Package |
|---|---|---|---|---|---|---|---|---|---|---|---|
| EP9301 | 166 | 16 K/16 K | — | — | 2 | — | — | — | 5ADC | 208 TQFP |
