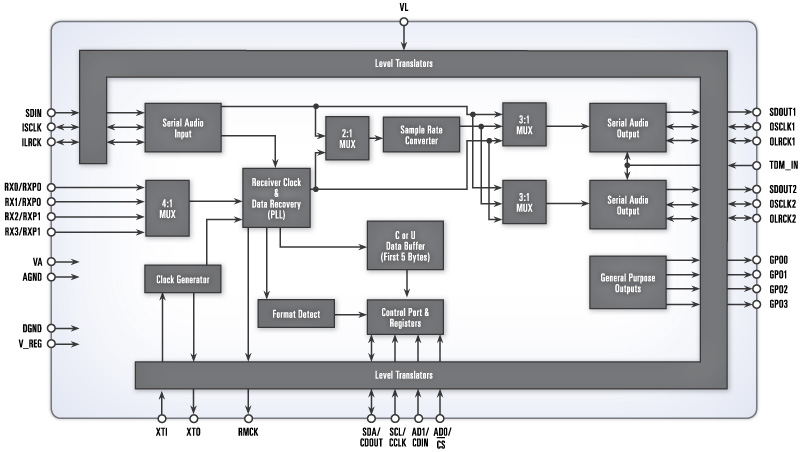

CS8422 - 产品及功能框图：
CS8422 - 24 位、192 kHz、异步立体声采样率转换器
CS8422是Cirrus Logic公司的一款接口和采样率转换器产品，CS8422是24 位、192 kHz、异步立体声采样率转换器，本站介绍了CS8422的封装应用图解、特点和优点、功能等，并给出了与CS8422相关的Cirrus Logic元器件型号供参考。
CS8422 - 24 位、192 kHz、异步立体声采样率转换器 - 接口和采样率转换器 - 音频 - Cirrus Logic
CS8422 - 产品描述
CS8422 是一个 24 位高性能、立体声异步采样率转换器，集成了数字音频接口接收器，支持 AES3 和 S/PDIF 接口标准。在集成异步数字接口时，这款集成式功能套件不需要使用系统平台来变换系统时钟。
音频数据通过数字接口接收机或 3 线串行音频输入端口来输入，通过两个 3 线串行音频输出端口之一来输出。串行音频数据输出可设置为 24、20、18 或 16 位字长。数字接口接收机和串行音频输入端口中的数据最长可达 24 位。输入和输出数据可完全同步：通过 XTI 同步至外部时钟，或同步至恢复的主时钟。在软件模式或独立硬件模式中，可通过控制端口控制 CS84222。在软件模式中，用户可以通过 SPI 或 I2C 控制端口控制设备。
CS8422 适用于消费类、专业及汽车应用，例如音频/视频接收机和 HTiB、数字调音台、数字效果处理器及汽车功放。
CS8422 - 产品特性
- 完全符合EIAJCP1201、IEC-60958、AES3、S/PDIF标准的接收机，带有异步采样率转换器
- 灵活的3线数字串行音频I/O端口
- 支持高达211kHz（接收机）和216kHz(SRC)的采样率
- 从6:1到1:6的输入/输出采样率
- 140dB动态范围
- -120dBTHD+N
- 16、18、20或24位数据I/O
- 2:1差分AES3或4:1S/PDIF输入复用器
- SRC旁路模式
- AES3直接输出和AES3TX通道
- 无需外部PLL滤波器组件
- 高输入抖动容差和超低抖动时钟恢复
- 时分复用(TDM)模式
- SPI或I2C软件模式和独立硬件模式
- 1.8V至5.0V数字接口
- 节省空间的32针QFN封装
- 商业和汽车级可用性
CS8422 - 规格表
| Part | Sample Rate (kHz) | IEC-60958, AES-3, S/PDIF TX Outputs | IEC-60958, AES-3, S/PDIF RX Inputs | On-Chip Line Driver | On-Chip SRC | Host Interface | Power Supply (V) | Package |
|---|---|---|---|---|---|---|---|---|
| CS8422 | 192 | — | 4 | — | VA=3.3; VL=1.8to5 | 32 QFN |
