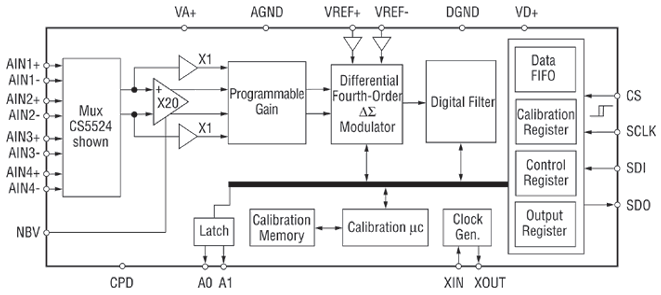

CS5524 - 产品及功能框图：
CS5524 - 双通道或4通道或8通道16/24位缓冲Delta-Sigma多量程 A/D 转换器
CS5524是Cirrus Logic公司的一款带集成放大器的 Delta-Sigma A/D 转换器产品，CS5524是双通道或4通道或8通道16/24位缓冲Delta-Sigma多量程 A/D 转换器，本站介绍了CS5524的封装应用图解、特点和优点、功能等，并给出了与CS5524相关的Cirrus Logic元器件型号供参考。
CS5524 - 双通道或4通道或8通道16/24位缓冲Delta-Sigma多量程 A/D 转换器 - 带集成放大器的 Delta-Sigma A/D 转换器 - Delta-Sigma A/D 转换器 - Cirrus Logic
CS5521/22/23/24/28 - 产品描述
CS5521/22/23/24/28系列高度集成Delta-Sigma模拟至数字（A/D）转换器使用电荷均衡技术，可实现16位(CS5521/23) 和24位(CS5522/24/28) 的性能。这一模/数转换器系列包括双声道(CS5521/22) ，四声道(CS5523/24) 或八声道(CS5528)产品。每种产品还包括了一个低输入电流并用斩波器稳定的仪器放大器。
为使可选输入跨度达到25毫伏、55毫伏、100毫伏、1伏、2.5伏和5伏，该模/数转换器系列产品具有一个PGA(可编程增益放大器) 。为容纳地基热电耦器件，该芯片包括一个充电泵驱动，可为片内放大器提供负偏压。
这种芯片同时包括一个4阶Delta-Sigma调节器和数字滤波器，可提供8种可选输出率。这些数字滤波器在一个转换周期内可达到完全精确的程度。当它们在输出率30赫兹以下运行时，可抑制50赫兹和60赫兹的干扰。
这些单相供电的芯片是测量过程控制设备中孤立和非孤立低电平信号的理想芯片。
CS5521/22/23/24/28 - 产品特性
- 低输入电流(100pA)和用斩波器稳定的仪器放大器
- 可升级的输入跨距(双极/单极)
- 2.5伏VREF:25毫伏，55毫伏，100毫伏，1伏，2.5伏，5伏
- 外部:10伏，100伏
- 宽VREF输入范围(1伏至5伏)
- 4阶Delta-Sigma模/数转换器
- 使用方便的3线串行接口
- 带转换数据FIFO（先进先出）的可编程/自动声道音序器
- 每声道可实现的校准寄存器
- 与SPI?和Microwire?兼容
- 系统校准和自较准
- 8个可选输出率
- 最高可达617赫兹(XIN=200kHz)
- 单相转换设置
- 50/60赫兹±3赫兹同步抑制
- 单相+5伏电源供应
- 用于负电压供应的充电泵驱动
- +3伏至+5伏的数字电源供应
- 低电耗:6.0毫瓦
- 封装：20/24引脚SSOP;无铅装配
CS5521/22/23/24/28 - 规格表
| Part | Resolution (bits) | Throughput (Sps) | Integral Linearity (%FS) | Differential Linearity (±LSB) | Number of Channels | Power Consumption (mW) | Package |
|---|---|---|---|---|---|---|---|
| CS5521 | 16 | 1?400 | 0.0015% | NMC | 2 | 6 | 20 SSOP |
| CS5522 | 24 | 1?606 | 7.0E-4% | NMC | 2 | 9 | 20 SSOP |
| CS5523 | 16 | 1?400 | 0.0015% | NMC | 4 | 6 | 24 SSOP |
| CS5524 | 24 | 1?606 | 7.0E-4% | NMC | 4 | 9 | 24 SSOP |
| CS5528 | 24 | 1?606 | 7.0E-4% | NMC | 8 | 9 | 24 SSOP |
