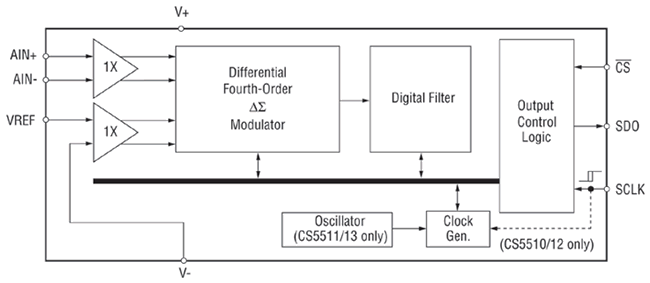

CS5512 - 产品及功能框图：
CS5512 - 16/20位8引脚 Delta-Sigma A/D 转换器
CS5512是Cirrus Logic公司的一款Delta-Sigma A/D 转换器产品，CS5512是16/20位8引脚 Delta-Sigma A/D 转换器，本站介绍了CS5512的封装应用图解、特点和优点、功能等，并给出了与CS5512相关的Cirrus Logic元器件型号供参考。
CS5512 - 16/20位8引脚 Delta-Sigma A/D 转换器 - Delta-Sigma A/D 转换器 - 工业用 - Cirrus Logic
CS5510/11/12/13 - 产品描述
CS5510/11/12/13系列成本低廉、使用方便的 Delta-Sigma 模拟至数字（A/D）转换器，利用电荷均衡技术实现16位(CS5510/11)和20位(CS5512/13)的性能。这些模/数转换器集成在一个有效利用空间的8引脚SOIC封装中，特别适用于天平、流程控制和其它工业应用的信号测量。
为适应这些应用需要，该模/数转换器系列包括一个4阶Delta-Sigma调节器和数字滤波器。当外置主时钟设定在32.768千赫，CS5510/12系列的滤波器可提供高于80分贝的50和60赫兹的线路抑制，同时输出转换可达53.5赫兹。CS5511/13系列包括一个片内震荡器，无须外部时钟源。
低压、灵活的电源供电，紧凑的引脚以及使用的便捷性使得该产品系列成为对成本和空间有严格要求的产品应用的理想方案。
CS5510/11/12/13 - 产品特性
- Delta-Sigma模/数转换器
- 线性误差:0.0015%FS
- 无噪音分辨率:至多达到17位
- 差分双极模拟输入
- VREF输入范围:250毫伏至5伏
- 50赫兹/60赫兹同步抑制(CS5510/12)
- 16赫兹至326赫兹输出字率
- 片上震荡器(CS5511/13)
- 电源供应配置:
- V+=5V,V-=0V
- 多重双相供电
- 低功耗
- 正常模式：2.5mW
- 睡眠模式：10μW
- 封装:8引脚SOIC(低成本，紧凑型);无铅装配
CS5510/11/12/13 - 规格表
| Part | Resolution (bits) | Throughput (Sps) | Integral Linearity (%FS) | Differential Linearity (±LSB) | Number of Channels | Power Consumption (mW) | Package |
|---|---|---|---|---|---|---|---|
| CS5510 | 16 | 53?212 | 0.0015% | NMC | 1 | 1.4 | 8 SOIC |
| CS5511 | 16 | 100 | 0.0015% | NMC | 1 | 1.5 | 8 SOIC |
| CS5512 | 20 | 53?326 | 7.0E-4% | NMC | 1 | 1.8 | 8 SOIC |
| CS5513 | 20 | 100(typical) | 7.0E-4% | NMC | 1 | 1.9 | 8 SOIC |
