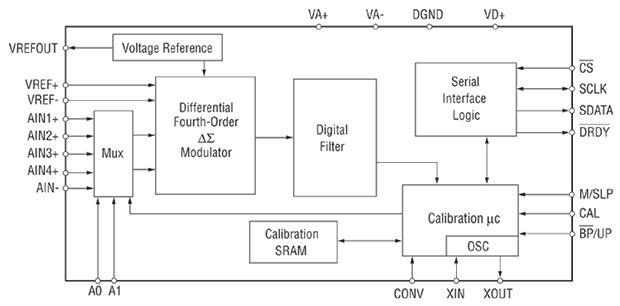

CS5508 - 产品及功能框图：
CS5508 - 低功耗16/20位 A/D 转换器
CS5508是Cirrus Logic公司的一款Delta-Sigma A/D 转换器产品，CS5508是低功耗16/20位 A/D 转换器，本站介绍了CS5508的封装应用图解、特点和优点、功能等，并给出了与CS5508相关的Cirrus Logic元器件型号供参考。
CS5508 - 低功耗16/20位 A/D 转换器 - Delta-Sigma A/D 转换器 - 工业用 - Cirrus Logic
CS5505/06/07/08 - 产品描述
CS5505/06/07/08系列低电压CMOS模拟至数字（A/D）转换器是测量物理、化学和生物过程低频信号的理想芯片。
CS5507/08具有单声道差分模拟和参考输入端口，CS5505/06具有4个伪差分模拟输入声道。CS5505/07具有16位输出字符，CS5506/08具有20位输出字符。CS5505/06/07/08系列在指令下的采样率可达每秒100输出更新。
片内数字滤波器在50赫兹和60赫兹提供高级线路抑制，当该芯片在32.768时钟信号控制下(输出率=20赫兹)
CS5505/06/07/08系列具有片内自校准电路，可在任何时间和温度下启动，以确保最小的偏移量和满标误差。
CS5505/06/07/08系列的串行端口为移位暂存器的直接接口或行业标准微控制器的同步串行接口提供了两种通用运行模式。
CS5505/06/07/08 - 产品特性
- 超低功耗
- 单项+5V供电:功率为1.7毫瓦
- 双项±5V供电:功率为3.2毫瓦
- 为VFC和多斜率集成模/数转换器提供卓越性能
- 差分输入
- 具有单声道(CS5507/08)和四声道(CS5505/06)伪差分版本
- 3.3V或5V数字接口
- 线性误差
- ±0.0015%FS(16位CS5505/07)
- ±0.0007%FS(20位CS5506/08)
- 输出更新频率可达每秒100次
- 灵活的串行接口
- 可选引脚的单极或双极范围
- 封装：20/24引脚SOIC;无铅装配
CS5505/06/07/08 - 规格表
| Part | Resolution (bits) | Throughput (Sps) | Integral Linearity (%FS) | Differential Linearity (±LSB) | Number of Channels | Power Consumption (mW) | Package |
|---|---|---|---|---|---|---|---|
| CS5505 | 16 | 20?100 | 0.0015% | 0.25 | 4 | 3.2 | 24 SOIC |
| CS5506 | 20 | 20?100 | 7.0E-4% | NMC | 4 | 3.2 | 24 SOIC |
| CS5507 | 16 | 20?100 | 0.0015% | 0.25 | 1 | 3.2 | 20 SOIC |
| CS5508 | 20 | 20?100 | 7.0E-4% | NMC | 1 | 3.2 | 20 SOIC |
