CS53L21 - 低功耗立体声模数转换器
CS53L21是Cirrus Logic公司的一款低功耗音频转换器产品，CS53L21是低功耗立体声模数转换器，本站介绍了CS53L21的封装应用图解、特点和优点、功能等，并给出了与CS53L21相关的Cirrus Logic元器件型号供参考。
CS53L21 - 低功耗立体声模数转换器 - 低功耗音频转换器 - A/D 转换器 - Cirrus Logic
CS53L21 - 产品描述

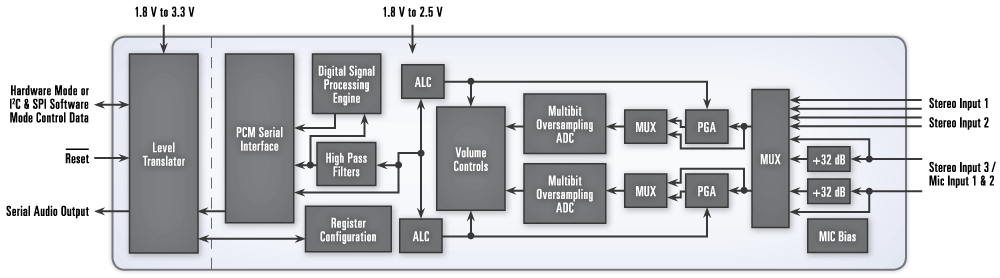

CS53L21是一款高度集成24位96赫兹的低功耗立体声A/D。基于多位?-∑模块，CS53L21容许4赫兹至96赫兹间无限的采样频率调整。
此款ADC为低功耗便携式系统产品提供众多特性。它的ADC输入容许独立控制一系列特性。其输入多工器为各轨道选择线平或麦克电平输入。麦克电平输入路径包括可选编程式增益前置放大器和低噪音MIC偏压供电。线平或麦克电平输入包括PGA并提供软着陆和零跨越转换。此款ADC同时也具有带有软着陆转换的数字音量衰减器。可编程式ALC和噪音门监控输入信号并适时调整音量。
信号处理引擎(SPE)控制左/右轨道音量混音，轨道间转换和轨道默音功能。所有的音量转变可设定在软着陆和零跨越转换中。
除了以上众多特性，CS53L21只需单一低压模拟和数字核电源供电；这一特性使其成为便携式音放机，数字麦克，数字语音刻录机，语音识别系统和音频/视频采集卡的理想选择。
CS53L21 - 产品特性
- 低功耗音频A/D转换器
- 立体声刻录(ADC):1.8伏时8.72毫瓦
- 立体声刻录（MIC至PGA和ADC）：1.8伏时13.73毫瓦
- 单一1.8伏或2.5伏供电
- 支持1.8伏至3.3伏的逻辑电平直接接口
- 3:1立体声输入选择器
- 模拟增益控制
- PGA,0.5dB步长下+12dB至-3dB
- 带有偏压电源的+32dB或+16dB立体声MIC前置放大器
- 编程式自动电平控制
- 消除噪音的噪音门装置
- 编程式门槛和撞击/释放频率
- 独立左/右声道控制
- 带有软着路和零跨越的数字音量控制
- 适用于DC测量的高过滤中止
- 主或副模式操纵
- 硬件或软件控制
- 98dB动态范围
- -88dBTHD+N
- 24位转换,达96赫兹的采样频率
- 灵活电源关闭控制–片上/块上可选
- 封装:32QFN;无铅装配
CS53L21 - 规格表
| Part | Channels | Resolution (bits) | Dynamic Range (dB) | THD+N (dB) | Sample Rate (kHz) | Analog Inputs | Power Supply (V) | Comments | Package |
|---|---|---|---|---|---|---|---|---|---|
| CS53L21 | 2 | 24 | 98 | -88 | 96 | Single-ended | VA=1.8to2.5; VD=1.8to2.5; VL=1.8to3.3 | ADC mux, PGA, MIC pre-amp | 32 QFN |
