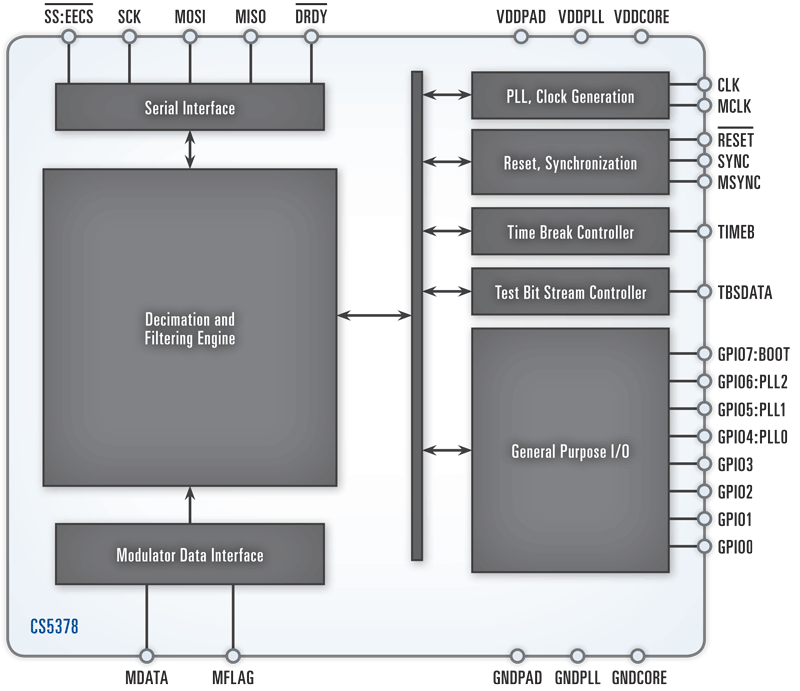

CS5378 - 产品及功能框图：
CS5378 - 高度集成的带锁相环路多功能间取滤波器
CS5378是Cirrus Logic公司的一款单 S（单通道）产品，CS5378是高度集成的带锁相环路多功能间取滤波器，本站介绍了CS5378的封装应用图解、特点和优点、功能等，并给出了与CS5378相关的Cirrus Logic元器件型号供参考。
CS5378 - 高度集成的带锁相环路多功能间取滤波器 - 单 S（单通道） - 地球物理测量 - Cirrus Logic
CS5378 - 产品描述
CS5378是一款多功能数字滤波器，它采用小功率的信号处理结构，为Δ-Σ调节器提供有效滤波。CS5371是一款单通道的四阶Δ-Σ调节器，动态范围宽，功耗低。CS5371调节器和CS5378数字滤波器的配合使用，将为地震探测及地球物理测量等应用提供理想的小体积高解析度模数测量系统。
CS5378的FIR及IIR滤波器的数字滤波系数均可在片上设定，也可针对具体应用编程定制。通过选取不同的片上设定系数，数字滤波间取比率能够产生4000 SPS至1 SPS的输出率，从而使得测量带宽达到1600 Hz至400 mHz的范围。
CS5378提供高度集成的外设以简化系统设计：
可选数字滤波间取比率 偏移及增益修正 数模转换器数字测试位流信号发生器 时间间歇控制器 8个通用输入/输出引脚 片上锁相环路及一个SPI端口CS5378 - 产品特性
- 单通道数字间取滤波器
- 多种片上FIR及IIR系数设置
- 用于定制滤波器的可编程系数
- 同步操作
- 可选输出率（SPS）
- 4000,2000,1000,500,333,250SPS
- 200,125,100,50,40,25,20,10,5,1SPS
- 用于产生时钟信号的集成锁相环路
- 1.024MHz、2.048MHz或4.096MHz输入
- 标准时钟或曼彻斯特编码输入
- 数字增益和偏移校准
- 数字测试位流信号发生器
- 正弦波或脉冲输出模式
- 可编程波形数据
- 配合使用地震探测数模转换器CS4373，效果最理想
- 时间间歇控制器；8个通用输入/输出
- 微控制器或EEPROM配置
- 低功耗
- 输出率为500SPS时，功率为20mW
- 灵活的供电方式
- 小体积：28引脚SSOP；无铅装配
CS5378 - 规格表
| Part | Description | Resolution (bits) | Dynamic Range (dB) | THD (dB) | Power Consumption Per Channel (mW) | Signal Range (V) | Package |
|---|---|---|---|---|---|---|---|
| CS5378 | Filter with PLL | — | — | — | 20 | — | 28 SSOP |
