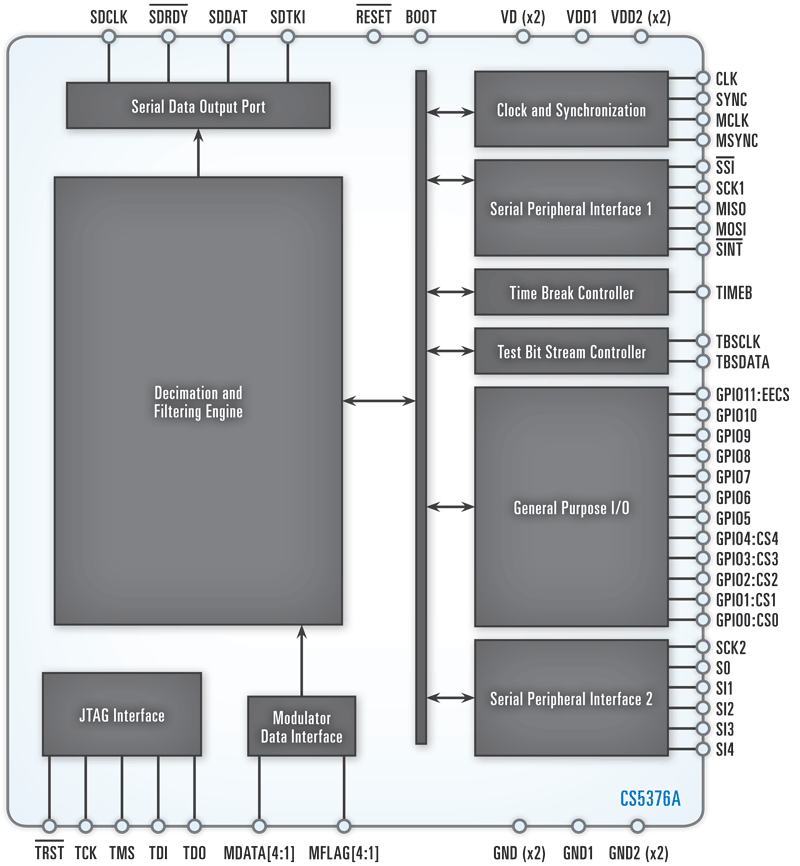

CS5376A - 产品及功能框图：
CS5376A - 低功耗多通道间取滤波器
CS5376A是Cirrus Logic公司的一款地球物理测量产品，CS5376A是低功耗多通道间取滤波器，本站介绍了CS5376A的封装应用图解、特点和优点、功能等，并给出了与CS5376A相关的Cirrus Logic元器件型号供参考。
CS5376A - 低功耗多通道间取滤波器 - 地球物理测量 - 工业用 - Cirrus Logic
CS5376A - 产品描述
CS5376A是一种多功能的数字滤波器，它通过一个小功率的信号处理结构，为至多4个Delta-Sigma模块实现有效滤波。通过将CS5376A与CS3301/02差分放大器、CS5371/72 Delta-Sigma模块和CS4373 Delta-Sigma测试数字至模拟（DA）转换器相结合，技术人员可快速而简便地进行同步高分辨率多通道测量系统的设计。
CS5376A FIR(有限脉冲响应)和 IIR(无限脉冲响应)滤波器的数字滤波系数可简单地在片上设定，也可根据不同应用进行编程。可选数字滤波间取比率能够产生4000 SPS(每秒采样次数)至1 SPS的输出率，从而使得测量带宽在使用片上设定系数的条件下达到1600 Hz至400 mHz的范围。
CS5376A 集成的外围电路简化了系统的设计：偏移和增益校准、一个测试D/A位流产生器、一个时间间歇控制器、12个通用输入/输出引脚、一个次级SPI端口和一个边界扫描JTAG端口。
CS5376A - 产品特性
- 3至4通道数字间取（decimation）滤波器
- 多个片上FIR和IIR系数组
- 用于定制滤波器的可编程系数
- 同步操作
- 可选输出率
- 4000,2000,1000,500,333,250SPS
- 200,125,100,50,40,25,20,10,5,1SPS
- 数字增益和偏移校准
- 数字测试位流信号发生器
- 正弦波或脉冲输出模式
- 可编程波形数据
- 配合使用地震探测数模转换器CS4373，效果最理想
- 时间间歇控制器，通用输入/输出端口
- 次级SPI端口，边界扫描JTAG端口
- 微控制器或EEPROM配置
- 低功耗
- 输出率为500SPS时，每通道功率为9.5mW
- 灵活的电源供应
- I/O端口:3.3V或5.0V
- 数字逻辑核心单元:3.0V,3.3V,或5.0V
- 小体积封装:64引脚TQFP
CS5376A - 规格表
| Part | Description | Resolution (bits) | Dynamic Range (dB) | THD (dB) | Power Consumption Per Channel (mW) | Signal Range (V) | Package |
|---|---|---|---|---|---|---|---|
| CS5376A | Quad Filter | — | — | — | <10 | — | 64 TQFP |
