Cirrus Logic产品 - CS5371A介绍
CS5371A - 24位可变带宽、单/双通道Delta-Sigma调制器

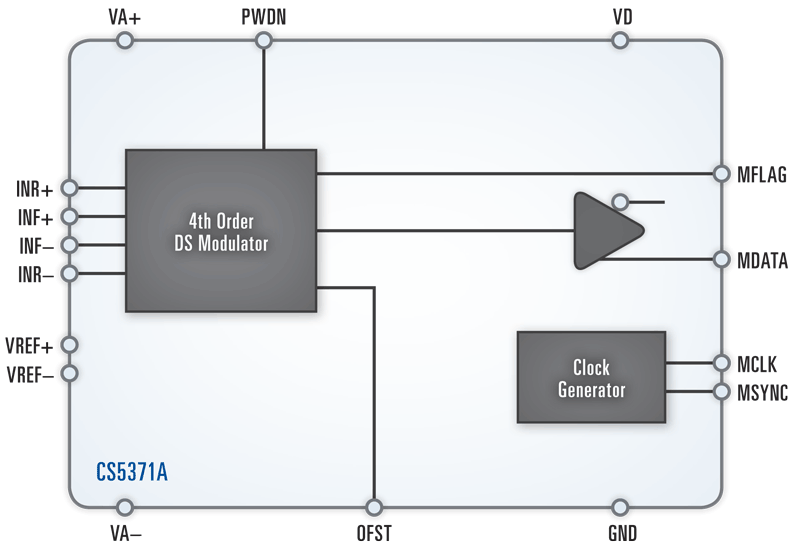

CS5371A是Cirrus Logic公司的一款地球物理测量产品,CS5371A是24位可变带宽、单/双通道Delta-Sigma调制器,本站介绍了CS5371A的封装应用图解、特点和优点、功能等,并给出了与CS5371A相关的Cirrus Logic元器件型号供参考。

CS5371A - 24位可变带宽、单/双通道Delta-Sigma调制器 - 地球物理测量 - 工业用 - Cirrus Logic

CS5371A - 产品描述

CS5371A是用于地球物理学和声纳设备的单通道和双通道高动态范围、4阶Delta-Sigma调制器。通过与CS5376A/CS5378数字滤波器结合使用,可形成一个独特的高分辨率模拟至数字测量系统。

与我们的工业标准CS5321调制器相比较,CS5371A具有更高的动态范围和更低的总谐波失真,同时每通道消耗的功率显著低于CS5321。当系统在2.048兆赫时钟频率运行时,该调制器产生每秒512KB的过采样串行位流。CS5371A封装在一个小型24引脚SSOP中,可在极小的空间内实现卓越的性能。

在通常模式下(LPWR = 0, MCLK = 2.048兆赫) ,每通道功耗为25毫瓦。在小功率模式下(LPWR = 1, MCLK = 1.024兆赫) ,每通道功耗为15毫瓦。每个调制器可单独将功率降至每通道1毫瓦。通过中断控制调制器的输入时钟,可以达到微功率状态,每频道只耗电10微瓦。

CS5371A - 产品特性
  • 4阶Delta-Sigma调制器和时钟抖动容差结构
  • 输入电压范围5Vp-p差分
  • 高动态范围(性噪比)
    • 411赫兹带宽下124分贝
    • 822赫兹带宽下121分贝
  • 低总谐波失真
    • 典型状态下-118分贝,最大-112分贝
  • 单相或双相电源配置
    • VA+=5V;VA-=0V;VD=3.3V至5V
    • VA+=2.5V;VA-=-2.5V;VD=3.3V
  • 低功耗
    • 普通模式:每通道25毫瓦
    • 低功率模式:每通道15毫瓦
  • 封装:24引脚SSOP;无铅装配
CS5371A - 规格表
PartDescriptionResolution (bits)Dynamic Range (dB)THD (dB)Power Consumption Per Channel (mW)Signal Range (V)Package
CS5371ASingle ADC24124-118255Vp-p diff24 SSOP
