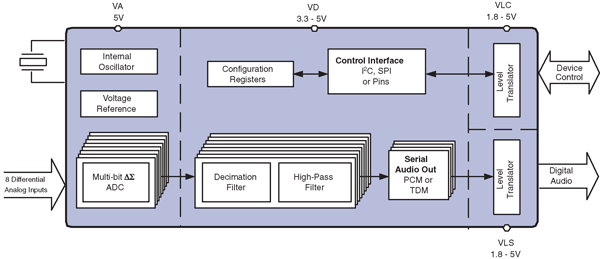

CS5368是Cirrus Logic公司的一款A/D 转换器产品，CS5368是114分贝，192赫兹, 4/6/8轨道A/D转换器，本站介绍了CS5368的封装应用图解、特点和优点、功能等，并给出了与CS5368相关的Cirrus Logic元器件型号供参考。
CS5368 - 114分贝，192赫兹, 4/6/8轨道A/D转换器 - A/D 转换器 - 音频 - Cirrus Logic
CS5364/66/68优化表现的音频A/D转换器是为当今日益增长的环绕声家用及多轨道专业用音频设备而设计的。旗舷产品CS5368是一款8轨道转换器，CS5364和CS5366是与其兼容的4轨道和6轨道家族产品。这些高度集成的集成电路为研发商提供流线化产品研发，降低设计繁琐程度，与应用多种立体声A/D转换器提供环绕声多轨道设计的主板相比也降低整体系统费用的节省空间的解决方案。那最终的结果是怎样的呢？最终的结果是与当今产品相比，我们现在拥有了以更低费用制造的体积更小巧的音频设备。
CS5368是业界第一个支持高速TDM接口，以单一数据流提供一系列采样频率可达192千赫的八轨道音频数据输出音频的A/D转换器。此种功能降低了设计繁琐度，减轻了数字信号处理器输入/输出的限制。它的片上标准转换器和振荡器驱动器进一步降低了繁琐度，简化了系统设计流程。此种集成电路同时载有新型的结构设计可极佳地降低噪音并提供采样，模拟至数字转换和过滤伪信号。
CS5368运用五阶，多位Delta-Sigma结构可提供极佳的114分贝动态范围和微不足道的失真。低延迟数字过滤以及业界最短的组延迟，进一步保证了原始音频质量和体验。也正因为这样，CS5368是实时和现场声效应用产品的最佳选择。
其应用包括A/V接收器，家居影院系统，数字混音器，多轨录音系统，广播间设备，数字效果处理器，外侧音频转换器，电脑声卡以及车载音频系统
- 多位Delta-Sigma结构
- 24位转换
- 系统采样频率可达192千赫
- 114分贝动态范围
- -105分贝THD+N
- 可选音频接口模式
- 左对齐，I2S,TDM
- 8轨道TDM接口模式
- 低延迟数字过滤
- 片上振荡器驱动
- 5伏模拟供电
- 3.3至5伏数字供电
- 支持控制和系列接口1。8至5伏之间的逻辑标准
- 小于680毫瓦的耗电
- DC偏移校准的高度过滤
- 各异的模拟结构
- 支持Master或Slave模式
- 漫溢检测
- 家居和车载产品升级
- 无铅48引脚LQFP；8，6，和4轨道引脚兼容家族产品
| Part | Channels | Resolution (bits) | Dynamic Range (dB) | THD+N (dB) | Sample Rate (kHz) | Analog Inputs | Power Supply (V) | Comments | Package |
|---|---|---|---|---|---|---|---|---|---|
| CS5364/66/68 | 4(CS5364); 6(CS5366); 8(CS5368) | 24 | 114 | -105 | 192 | Differential | VA=5; VD=3.3to5; VLS/VLC=1.8to5 | TDM interface, on-chip oscillator | 48 LQFP |
