CS5346技术文档下载：

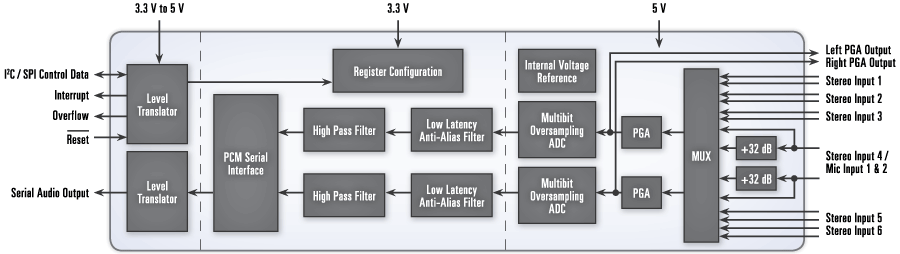

CS5346 - 产品及功能框图：
CS5346 - 带 6:1 复用器的 103 dB 模数转换器
CS5346是Cirrus Logic公司的一款A/D 转换器产品，CS5346是带 6:1 复用器的 103 dB 模数转换器，本站介绍了CS5346的封装应用图解、特点和优点、功能等，并给出了与CS5346相关的Cirrus Logic元器件型号供参考。
CS5346 - 带 6:1 复用器的 103 dB 模数转换器 - A/D 转换器 - 音频 - Cirrus Logic
CS5346 - 产品描述
CS5346 集成了模拟复用器、可编程增益放大器和立体声音频模数转换器，能够以高达 192 kHz 的采样率执行 24 位串行值的立体声模数 (A/D) 转换。
CS5346 含有 6:1 立体声输入复用器，用于选择线路电平输入或麦克风电平输入。麦克风输入路径包括 +32 dB 增益级和低噪音偏压供应。PGA 适用于线路或麦克风输入，提供 ±12 dB（步长为 0.5 dB）的增益/衰减。
在 PGA 输出之后，执行高级第 5 阶多位 delta sigma 调制和数字滤波/抽取。采样的数据由串行音频接口在从属模式或主模式下以 8 kHz 至 192 kHz 的速率传输。
集成的电平转换器可以轻松连接 CS5346 以及在广泛逻辑电平范围内操作的其它设备。
CS5346 - 产品特性
- ADC特性
- 多位DeltaSigma调制器
- 103dB动态范围
- -95dBTHD+N
- 立体声6:1输入复用器
- 可编程增益放大器(PGA)
- ±12dB增益，0.5dB步长
- 零交叉无破音变换
- 立体声麦克风输入
- +32dB增益级
- 低噪音偏置电源
- 高达192kHz采样率
- 可选的24位左对齐或I2S串行音频接口格式
- 系统特性
- 断电模式
- +5V额定模拟电源
- +3.3V额定数字电源
- 直接连接3.3V至5V的逻辑电平
- CS5345标准插脚
CS5346 - 规格表
| Part | Channels | Resolution (bits) | Dynamic Range (dB) | THD+N (dB) | Sample Rate (kHz) | Analog Inputs | Power Supply (V) | Comments | Package |
|---|---|---|---|---|---|---|---|---|---|
| CS5346 | 6 | 24 | 103 | -95 | 192 | Single-ended | VA=5; VD=3.3; VL=3.3to5 | 6:1 stereo input MUX, mic pre-amp, PGA, high input impedance | 48 LQFP |
