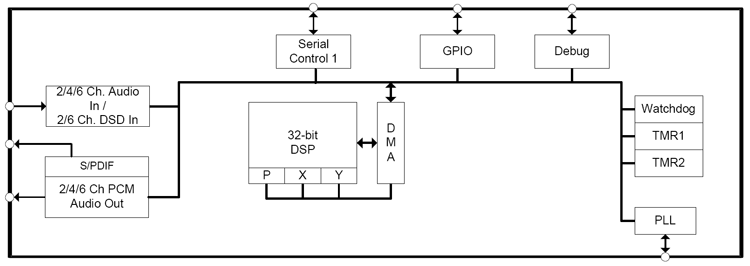

CS48DV2 - 产品及功能框图：

CS48DV2B 产品数据

CS48DV2/6 产品公告

Soundbars: A Market Overview and Design Considerations

CS48DV2 - 用于 Dolby Volume-Enabled 2 通道产品的单核 32 位固定功能音频 DSP

CS48DV2是Cirrus Logic公司的一款DSP产品，CS48DV2是用于 Dolby Volume-Enabled 2 通道产品的单核 32 位固定功能音频 DSP，本站介绍了CS48DV2的封装应用图解、特点和优点、功能等，并给出了与CS48DV2相关的Cirrus Logic元器件型号供参考。

CS48DV2 - 用于 Dolby Volume-Enabled 2 通道产品的单核 32 位固定功能音频 DSP - DSP - 音频 - Cirrus Logic

CS48DV2 - 产品描述

CS48DV2 处理器为 OEM 提供具有成本效益、固定功能、设计简单的 Dolby Volume 2.0 到 2.1 通道解决方案。CS48DV2 DSP 系列产品的设计采用 Dolby Volume 算法提供高性能音量控制，因此，它的低功率待机可以保持始终处于运行中，但是不必处理音频的应用（例如便携式音频系统）的电池使用寿命。

CS48DV2A 和 CS48DV2B 的主要不同在于支持的 Dolby Volume 处理通道的最大数目，分别为 2.0 通道和 2.1 通道。第一个大批量投入市场的设备是 CS48DV2A，它需要为每个支持的样本率（32kHz、44.1kHz 和 48kHz）下载不同的 Dolby Volume .uld 文件。

CS48DV2B 在 ROM 中有大部分代码，因此只需要从主控制器中进行少量下载。CS48DV2B 还计划支持额外的前/后处理模块或可以与 Dolby Volume 处理同时运行的“覆盖”。

CS48DV2 - 产品特性

DolbyVolume概览：
所有输入源和所有内容都一致的音量
同一程序内一致的音量
除去不断调整音量的需要
所有音量级别饱满、丰富、持续的声音体验
低音量级别改进的声音和环绕感受
无人为或音响边效

CS48DV2处理器特性：
2.0到2.1通道32位固定功能DolbyVolume处理（512FFTWindow/20-Band）
CS48DV2支持高达2.0通道32位PCMI/O，Fs为32kHz、44.1kHz和48kHz(Rev.B)
CS48DV2支持高达2.1通道32位PCMI/O，Fs为32kHz、44.1kHz和48kHz(Rev.B)
集成的S/PDIF传送器
2通道DSD输入支持(Rev.B)
SPI/I2C串行控制端口
低功率待机：260μW
32KB固件图像（每Fs）可从主微控制器或外部SPIFlash设备以高达12.288MHz的速度下载(Rev.A)
300B固件图像可以从主微控制器下载，无需从外部存储(Rev.B)
封装：48针LQFP

CS48DV2主要优势：
设计简单–只需10个参数即可从主微控制器控制
高性能、低成本
无需外部SRAM/SDRAM存储
专门的部件编号简化了跟踪和报告工作，减少责任
自动从内部存储检测传入的Fs和负载系数(Rev.B)
自动执行2Fs（88.2kHz或96kHz）或4Fs（176.4kHz或192kHz）音频到1Fs（44.1kHz或48kHz）的抽取，然后以1Fs速率处理音频
通过DSP的非常短(5~10ms)的传播延迟很适合DTV设计。
