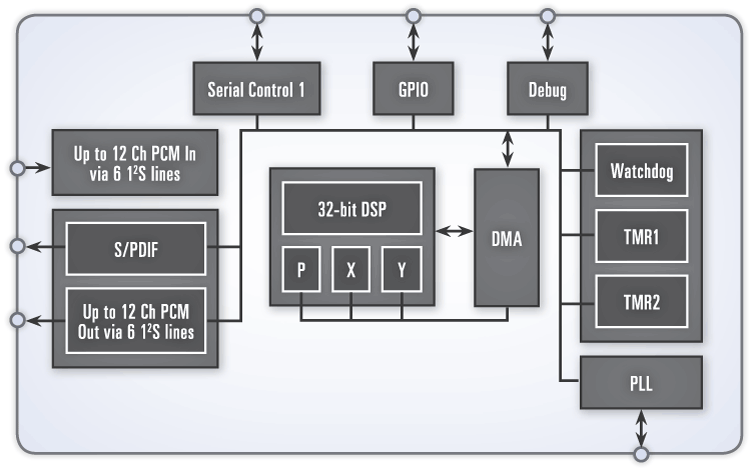

CS48560 - 产品及功能框图：

AN298 CS485xx 固件用户手册 - 一般概述和通用固件模块

AN348 Cirrus Logic 音频 DSP 评估套件入门教程

Soundbars: A Market Overview and Design Considerations

借助音频使平板电视与众不同

CS48560 - 高性能 32 位音频增强 DSP，并具有低功耗待机功能

CS48560是Cirrus Logic公司的一款DSP产品，CS48560是高性能 32 位音频增强 DSP，并具有低功耗待机功能，本站介绍了CS48560的封装应用图解、特点和优点、功能等，并给出了与CS48560相关的Cirrus Logic元器件型号供参考。

CS48560 - 高性能 32 位音频增强 DSP，并具有低功耗待机功能 - DSP - 音频 - Cirrus Logic

CS48520/40/60 - 产品描述

32 位 CS48520 和 CS48540 音频数字信号处理器设计用于为平板数字电视应用程序提供独一无二的软件特性。CS48520 和 CS48540 IC 为 OEM 提供了一套经济实用且便于设计的解决方案，OEM 使用它们可以在设计产品时广泛地选择各种音频特性，从而为用户提供增强的音频特性，并使平板电视的整体音频系统最佳化。

CS48520 具有 4 声道的输入/输出音频，其设计对于 2.0 或 2.1 声道的立体声应用是非常理想的；CS48540 具有 8 声道的输入/输出音频，其市场目标为多声道系统。

使用 CS48500 系列可以实现如下用户特性：

多声道和虚拟环绕声音。动态音量控制。增强的监听模式。低音管理。扬声器和音箱调节。自动房间均衡。 A/V 同步延迟。

为了帮助制造商，Cirrus Logic 还提供一种基于 PC 的图形界面软件工具，为工程师提供简洁而强大的用户界面来配置由 IC 执行的音频处理。

家庭音频应用程序由第三方支持。欲了解更多信息，请联系您当地的销售代表。

CS48520/40/60 - 产品特性

150MHz多声道32位音频后期处理
多达12个32位PCM输入声道
多达6个DSD输入(SACD)声道
多达12个32位PCM输出声道
192kHzSPDIFTx
SPI/I2C主/从串行控制端口
低功耗待机：350μW
硬件看门狗定时器
可用的GPIO多达19个
PCM输入上具有双时钟域
PCM输出上具有双处理通道
用户软件安全密钥
宽大的集成X、Y，以及程序RAM和ROM
可通过DSP设计者进行编程
ROM中带有已获得许可的第三方音频处理算法
- DolbyHeadphone2和DolbyVirtualSpeaker2
- SRSTruSurroundXT
- DolbyProLogicII和DolbyProLogicIIx
- SRSCSII
- Cirrus原始环绕
可以通过SPI/I2C端口下载已获得许可的第三方算法或定制的固件
- Audistry
- BBE
- NeuralSurround
- DTSNeo:6

CS48520/40/60 - 规格表

Part	Processor	Key Features and Firmware	DSP Core Speed	Operating Range	Package
CS48520	Single 32-bit	4-channel audio PP1	150MHz (300 M MAC/Sec)	0to70°C	48 LQFP
CS48540	Single 32-bit	8-channel audio PP1	150MHz (600 M MAC/Sec); 150MHz (300 M MAC/Sec)	0to70°C; -40to85°C	48 LQFP
CS48560	Single 32-bit	4-channel audio PP1	150MHz (300 M MAC/Sec); 150MHz (300 M MAC/Sec)	0to70°C; -40to85°C	48 LQFP
