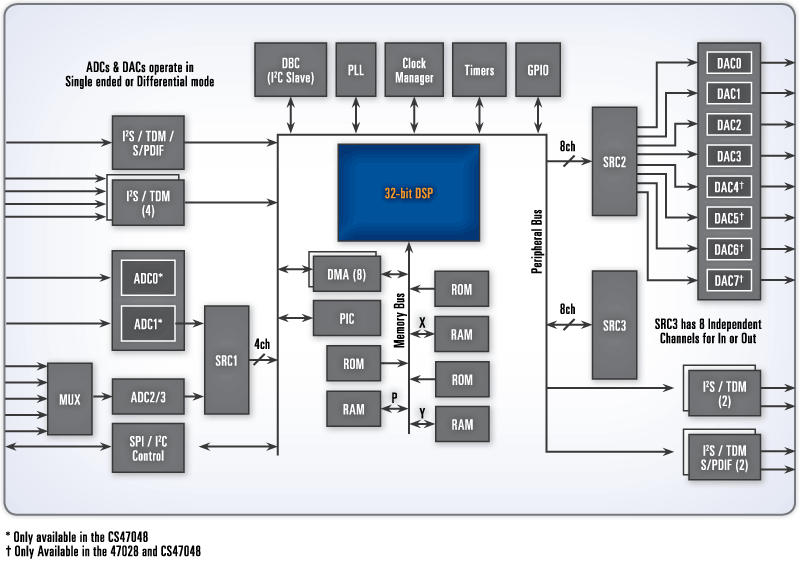

CS470xx - 产品及功能框图：
CS470xx - 集成混合信号的音频 DSP
CS470xx是Cirrus Logic公司的一款编解码器产品，CS470xx是集成混合信号的音频 DSP，本站介绍了CS470xx的封装应用图解、特点和优点、功能等，并给出了与CS470xx相关的Cirrus Logic元器件型号供参考。
CS470xx - 集成混合信号的音频 DSP - 编解码器 - 音频 - Cirrus Logic
CS470xx - 产品描述
CS470xx 系列是针对高保真、成本敏感型设计的新一代音频系统芯片 (ASOC) 处理器。从 CS485xx 32 位系列中非常成功的单核 32 位音频 DSP 引擎开始，CS470xx 系列集成了 S/PDIF Rx、2 S/PDIF Tx、双立体声模拟输入 － 每个包含 5:1 立体声输入复用器、多达 8 个模拟输出以及多达 20 个硬件 SRC 通道，进一步简化了系统设计，降低了系统总成本。例如，硬件 SRC 可以将 192kHz S/PDIF 流的采样下降至更低的 Fs，以降低处理对内存和 MIPS 的要求。这种集成有效地将等同系统芯片数量（使用 CS47048 设备）从 16 减至 1，因此毫无疑问，电路板设计要小得多，而且更加便宜。
CS470xx - 产品特性
- 经济实用的高性能32位DSP
- 集成的DAC和ADC功能
- 可配置的串行音频输入/输出
- 支持不同的Fs采样率
- DSP工具包，含私钥保护客户IP
- 集成式时钟管理器/PLL
- 输入Fs自动检测，含μC确认
- 通过SPI/I2C串口托管和引导
- 可配置的GPIO和外部中断输入
- 5V输入容差的1.8V核心和3.3VI/O
- 低功耗模式：620μW
CS470xx - 规格表
| Part | DACs / ADCs | Dynamic Range (dB) | THD+N (dB) | Sample Rate (kHz) | Analog I/O | Power Supply (V) | DSP and Other Features | Package |
|---|---|---|---|---|---|---|---|---|
| CS47048 | 8/ 4 | 108DAC; 105ADC | -98DAC; -98ADC | 96 | Differential | VA=3.3; VD=1.8 | Single 32-bit DSP core, 150 MIPS, 5:1 MUX on one 2ch ADC, clock PLL, 2ch hardware SRC, S/PDIF Rx/Tx | 100 LQFP |
| CS47028 | 8/ 2 | 108DAC; 105ADC | -98DAC; -98ADC | 96 | Differential | VA=3.3; VD=1.8 | Single 32-bit DSP core, 150 MIPS, 5:1 MUX on ADC, clock PLL, 8ch hardware SRC, S/PDIF Rx/Tx | 100 LQFP |
| CS47024 | 4/ 2 | 108DAC; 105ADC | -98DAC; -98ADC | 96 | Differential | VA=3.3; VD=1.8 | Single 32-bit DSP core, 150 MIPS, 5:1 MUX on ADC, clock PLL, 2ch hardware SRC, S/PDIF Tx | 100 LQFP |
