CS43L21 - 98 dB，96 kHz，低功耗，立体声 DAC

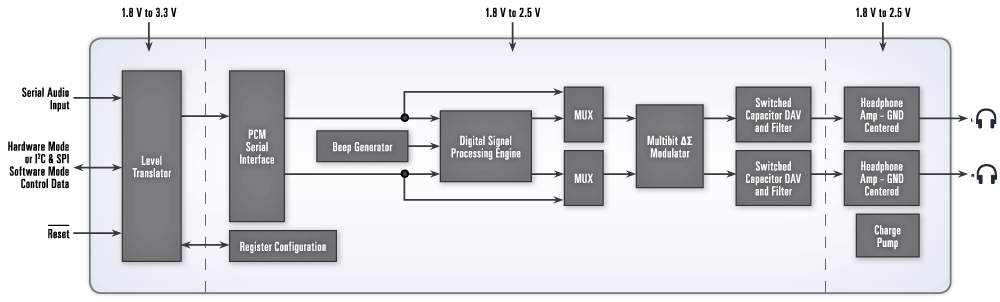

CS43L21是Cirrus Logic公司的一款低功耗音频转换器产品，CS43L21是98 dB，96 kHz，低功耗，立体声 DAC，本站介绍了CS43L21的封装应用图解、特点和优点、功能等，并给出了与CS43L21相关的Cirrus Logic元器件型号供参考。
CS43L21 - 98 dB，96 kHz，低功耗，立体声 DAC - 低功耗音频转换器 - D/A 转换器 - Cirrus Logic
CS43L21 - 产品描述
CS43L21 是一种高度集成的 24 位96 kHz 低功耗立体声 DAC，它采用的多位 Delta-Sigma 调制架构可以实现 4 kHz 到 100 kHz 之间的各种采样率调整。CS43L21 具有优秀的音频性能，为便携式设备的开发人员提供了一种创新的方案，既能最大限度地延长电池的使用寿命，又能最大限度地减少最终产品的外形尺寸。CS43L21 的关键特性是它采用单 1.8 V 电源供电，功耗低，但又能为 16 欧姆头戴式耳机提供充足的 46 mW 输出功率，让您获得优美的聆听体验。
通过产生单片负电源电压，CS43L21 可以提供以接地为中心的输出，省去了某些竞争对手方案所必需的成本昂贵、占用空间的隔直流电容器。这些电容器的减省不但降低了实现成本，而且还大大地简化了产品设计和节省了宝贵的电路板空间。并且，以接地为中心的输出有助于减少启动时的砰噗声和喀哒声。
CS43L21 - 产品特性
- 24位转换器
- 4kHz至96kHz采样率
- 多位Delta-Sigma架构
- 98dB动态范围(A-wtd)
- -86dBTHD+N
- 耳机放大器-GND为中心
- 单片ChargePump-VA_HP
- 无需隔直流电容器
- 以1.8V电源为立体声16欧姆提供46mW功率
- 以2.5V电源为立体声16欧姆提供88mW功率
- -75dBTHD+N
- 数字信号处理引擎
- 高低音控制，去加重
- PCM混音，带独立音量控制
- 数字音量主控
- 软斜坡(SoftRamp)和零交叉变换
- 哔声发生器
- 独立音量控制
- 砰噗声和喀哒声抑制
- 低功耗运转
- 立体声回放：1.8V时达12.93mW
- 可变电源
- 1.8V至2.5V数字与模拟
- 1.8V至3.3V接口逻辑
- 电源故障管理
- 软件模式（I2C&SPI控制）
- 小型32插脚QFN
CS43L21 - 规格表
| Part | Channels | Resolution (bits) | Dynamic Range (dB) | THD+N (dB) | Sample Rate (kHz) | Analog Outputs | Power Supply (V) | Output Level (Vrms) | Comments | Package |
|---|---|---|---|---|---|---|---|---|---|---|
| CS43L21 | 2 | 24 | 98 | -86 | 96 | Single-ended | VA=1.8to2.5; VD=1.8to2.5; VL=1.8to3.3 | 1.3 | HP amp, volume control | 32 QFN |
