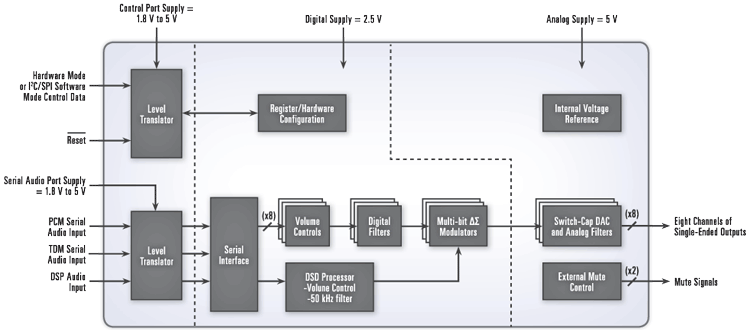

CS4384是Cirrus Logic公司的一款D/A 转换器产品，CS4384是兼具DSD 支持和快速存取数字滤波功能以及TDM界面的24位6声道和8声道 D/A转换器，本站介绍了CS4384的封装应用图解、特点和优点、功能等，并给出了与CS4384相关的Cirrus Logic元器件型号供参考。
CS4384 - 兼具DSD 支持和快速存取数字滤波功能以及TDM界面的24位6声道和8声道 D/A转换器 - D/A 转换器 - 音频 - Cirrus Logic
这两种新型6声道(CS4364)和8声道(CS4384)数字至模拟转换器可为设计师精确提供当今多声道音频设计所需。运用快速存取数字过滤，5阶，多位，Delta-Sigma 数字至模拟转换,对数式数字音量控制以及开关式电容器模拟滤波功能，这两种转换器可提供高质模拟性能和音质.这两种集成电路采用支持PCM（脉冲编码调制）数据采样频率检测的自动模式选择专利技术,可检测在4千赫到192千赫之间的采样频率。同时,他们也为DSD (直接数字流编码)音频数据配备了专用界面.
CS4384和CS4364转换器可被应用到您新一代家庭影院系统, 声卡, SACD机，DVD机, 音频/视频接受机, 车载音响系统, 混音器以及效果器的设计中.
就SACD设备而言,这两种D/A转换器包含直接数字流处理器 （DSD)专利技术.这种技术内含不破坏数据流的音量控制器,因此它不仅可保持原始2.8224千赫的采样频率,而且也保证了SACD数据模式的完整性. 这两种D/A转换器还包括与SACD标准推荐兼容的在芯上50千赫滤波器. Cirrus Logic公司 同时提供SACD音量控制和滤波功能的技术使制造商在丝毫不增加成本的前提下把SACD加入其产品的模拟区.
简单的设计，高度的集成，以及一系列灵活的特性使制造商在最大限度地提高产品性能，降低价格的同时，极大地缩短其产品上市期。
- 先进的多位Delta-Sigma结构
- 24位转换
- 103分贝动态范围
- -88分贝THD+N
- 单端输出架构
- 对DVD-音频设备采样频率可达192千赫
- 直接数字流模式（SACD）
- 无干扰音量控制
- 在芯上50千赫滤波器
- 专用输入
- 支持业界标准TDM界面
- 可选低延迟数字滤波器
- 稳渐变音量控制
- 0.5分贝步长
- 过零无破音转换
- 低时针抖动敏感性
- 微控制或独立操作模式
- 6静音输出引脚（CS4364）
- 2静音输出引脚（CS4384）
- 使升级更易的引脚兼容设备
- 48引脚LQFP封装;无铅装配
| Part | Channels | Resolution (bits) | Dynamic Range (dB) | THD+N (dB) | Sample Rate (kHz) | Analog Outputs | Power Supply (V) | Output Level (Vrms) | Comments | Package |
|---|---|---|---|---|---|---|---|---|---|---|
| CS4364/84 | 6/ 8 | 24 | 103 | -88 | 192 | Single-ended | VA=5; VD=2.5; VL=1.8to5 | 1.1 | DSD, footprint-compatible with CS4365/85 | 48 LQFP |
