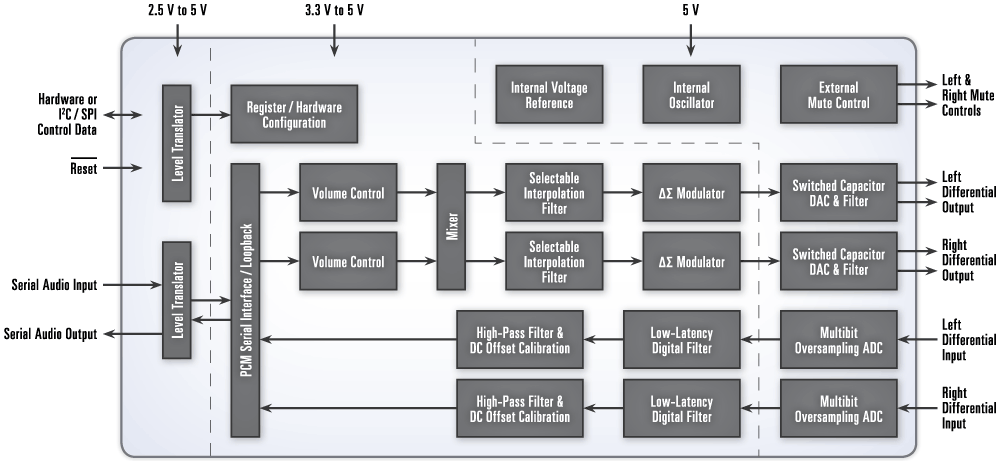

CS4272 - 产品及功能框图：
CS4272 - 24位192千赫114分贝立体声CODEC
CS4272是Cirrus Logic公司的一款单声道/立体声编解码器产品，CS4272是24位192千赫114分贝立体声CODEC，本站介绍了CS4272的封装应用图解、特点和优点、功能等，并给出了与CS4272相关的Cirrus Logic元器件型号供参考。
CS4272 - 24位192千赫114分贝立体声CODEC - 单声道/立体声编解码器 - 编解码器 - Cirrus Logic
CS4272 - 产品描述
CS4272是高性能的集成音频CODEC，在采样频率至高达192千赫的情况下，可对至多24位串行数值进行模拟至数字(A/D)和数字至模拟(D/A)转换。
CS4272使用了一个差分模拟结构，可提供非匹配模拟性能。同时通过一个片上振荡器、带平滑调节和零相交叉的输出音量控制、可选数字滤波响应，以及可直接与2.5伏至5伏逻辑电平连接的集成电平转换器，实现最大程度的系统灵活性。
该芯片具有一个片上振荡器，从而无需外置晶体震荡电路，因此降低了整体设计成本，节省了电路板空间。CS4272在应用主时钟缺省的情况下，自动启动片上振荡器，从而简化了系统设计。
宽动态范围、高保真和音质超群的CS4272是数字混音台、效果处理器、DVD录像机、机顶盒系统和车载音响系统的理想芯片。
CS4272 - 产品特性
- 完善的立体声CODEC
- 24位转换
- 系统采样频率可达192千赫
- 114分贝动态范围
- -100分贝THD+N
- 带平滑调节的输出数字音量控制
- 低延迟数字滤波器
- 可选数字滤波响应
- 高通滤波器或直流偏移量校准
- 差分模拟结构
- 片上振荡器
- 支持主从模式运行
- 5伏模拟供电
- 3.3伏或5伏数字供电
- 支持与2.5伏至5伏逻辑电平的直接连接
- 与CS4271引脚兼容
- 封装：28引脚TSSOP;无铅装配
CS4272 - 规格表
| Part | Channels | Dynamic Range (dB) | THD+N (dB) | Sample Rate (kHz) | Analog I/O | Power Supply (V) | Comments | Package |
|---|---|---|---|---|---|---|---|---|
| CS4272 | 2in; 2out | 114DAC; 114ADC | -100DAC; -100ADC | 192 | Differential | VA=5; VD=3.3or 5 | Volume control, on-chip oscillator | 28 TSSOP |
