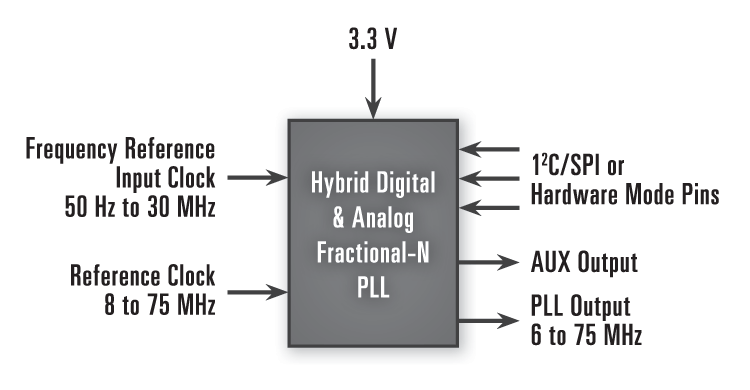

CS2000 - 产品及功能框图：
CS2000 - 时钟发生器和乘法器抖动降低解决方案
CS2000是Cirrus Logic公司的一款时钟发生器和抖动降低产品，CS2000是时钟发生器和乘法器抖动降低解决方案，本站介绍了CS2000的封装应用图解、特点和优点、功能等，并给出了与CS2000相关的Cirrus Logic元器件型号供参考。
CS2000 - 时钟发生器和乘法器抖动降低解决方案 - 时钟发生器和抖动降低 - 音频 - Cirrus Logic
CS2000 系列 - 产品描述
Cirrus Logic CS2000 的独特之处在于时钟发生器和时钟倍增/抖动降低的时钟频率合成器（清理），以强大势头进入时钟 IC 市场。基于独特的混合模数锁相环，CS2x00 为系统设计者提供了一种无与伦比的解决方案，可解决时钟发生器和倍增/抖动降低的复杂挑战。
CS2x00 产品系列成员因其控制方式和/或硬件模式配置而脱颖而出。CS2000-CP 通过 I2C / SPI 控制端口进行控制，并支持 CS2000 的全部功能。CS2000-OTP 通过三个模式管脚在硬件模式中进行控制。八个可选模式的功能由用户通过一次性可编程功能定义和配置。
CS2x00 是一个正在成长的产品系列，它基于 CS2000，由 Cirrus Logic 配置，支持普通系统要求。请联系 Cirrus Logic 获取 CS2x00 的出厂配置，以支持您的特殊要求。
CS2000 系列 - 产品特性
- 高性能模拟/数字锁相环
- 时钟倍增/抖动降低
- 从抖动或间歇的50Hz到30MHz时钟源生成6–75MHz的低抖动输出时钟
- 时钟发生/频率合成
- 生成相对于8–75MHz基准时钟的6–75MHz低抖动时钟
- 高精确的PLL倍增因子
- 错误低于1PPM
- 灵活的控制选项
- 一次性可编程配置的硬件模式
- I2C/SPI控制端口
- 可配置的辅助输出
- 缓冲基准时钟
- PLL锁指示
- 次要PLL输出
- 缓冲版本CLK_IN
- 灵活的基准时钟源
- 外部振荡器或时钟源
- 支持廉价的本地晶振
- 要求的电路板空间最小
- 无需外部模拟环路滤波器元件
- 采用10针MSOP封装
- CS2300采用内部LCO，而非基准时钟
- CS2200是一个子集，具有时钟生成功能
- CS2100也是一个子集，具有时钟倍增功能
CS2000 系列 - 规格表
| Part | Host Interface | One-Time- Programmable | Frequency Synth/ Clock Generator | Clock Multiplier/ Jitter Remover | Power Supply (V) | Input Frequency Range | Reference Frequency Range | Output Frequency Range | Package |
|---|---|---|---|---|---|---|---|---|---|
| CS2000 | (CS2000-CP) | (CS2000-OTP) | 3.3 | 50 Hz to 30 MHz | 8 to 56 MHz | 6to75MHz | 10 MSOP | ||
| CS2100 | (CS2100-CP) | (CS2100-OTP) | — | 3.3 | 50 Hz to 30 MHz | 8 to 75 MHz | 6to75MHz | 10 MSOP | |
| CS2200 | (CS2200-CP) | (CS2200-OTP) | — | 3.3 | — | 8 to 56 MHz | 6to75MHz | 10 MSOP | |
| CS2300 | (CS2300-CP) | (CS2300-OTP) | — | 3.3 | 50 Hz to 30 MHz | Internally Generated | 6to75MHz | 10 MSOP |
